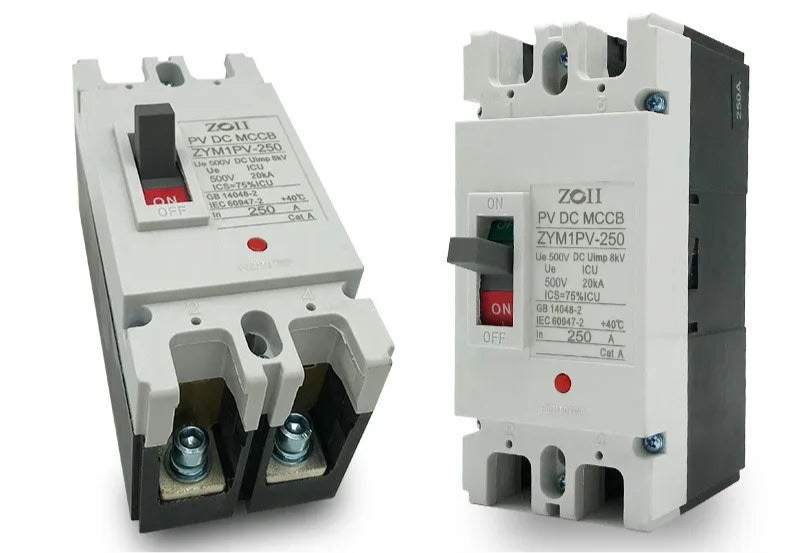

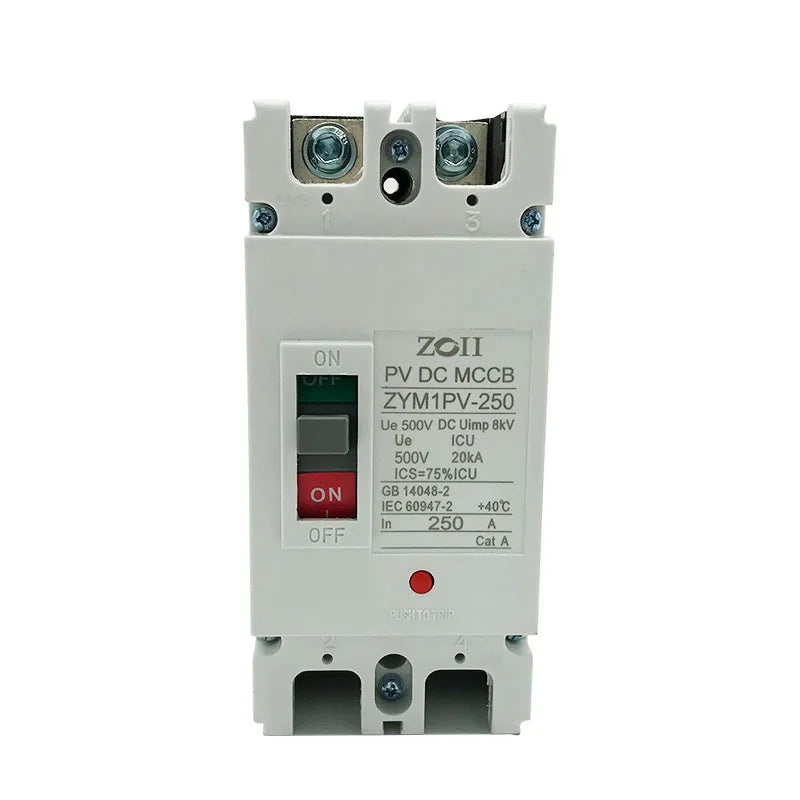

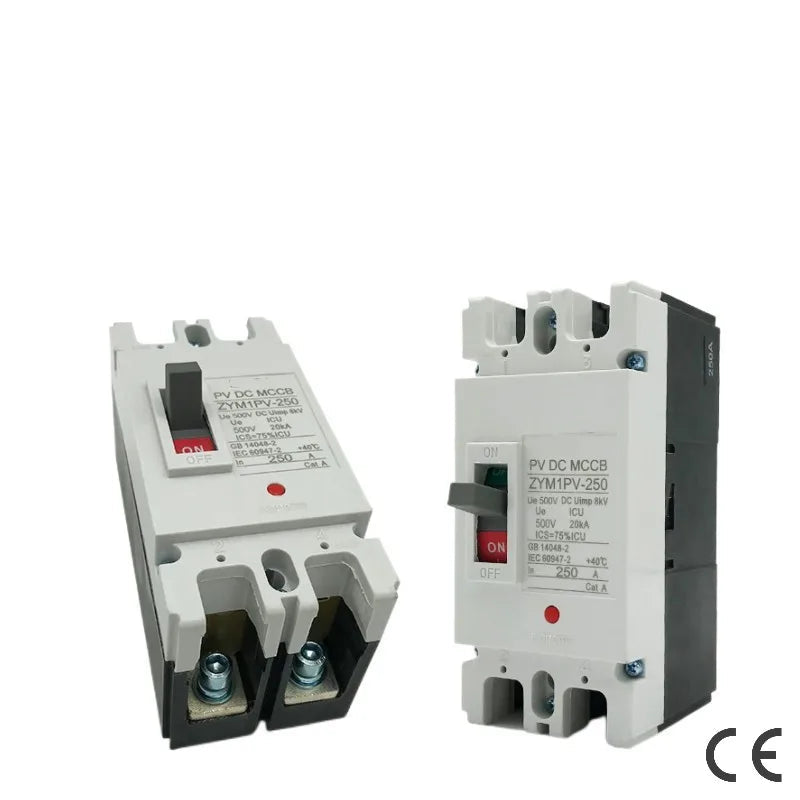

Disjoncteur Boîtier Moulé DC MCCB 500V – 63A à 250A 2P pour Batteries Solaires, Bornes de Recharge et Photovoltaïque

Disjoncteur DC MCCB 500V – Boîtier Moulé 2P, 63A à 250A pour Systèmes Solaires et Bornes de Recharge

Le disjoncteur à boîtier moulé MCCB DC 500V est conçu pour assurer la distribution sécurisée de l’énergie et la protection contre les surcharges et courts-circuits dans les systèmes solaires, batteries ou bornes de recharge. Conforme à la norme IEC60947-2, ce modèle haute performance prend en charge jusqu’à 250A en 2 pôles, avec une excellente capacité d’isolation et de coupure.

⚙️ Caractéristiques techniques :

• Courants disponibles : 63A, 80A, 100A, 125A, 160A, 180A, 200A, 225A, 250A
• Tension de service : 500V DC (max 600VDC)
• Nombre de pôles : 2P (bipolaire)
• Type de protection : surcharge et court-circuit
• Type : MCCB (Moulded Case Circuit Breaker)
• Tension d'impulsion : 8kV
• Fréquence : 50/60 Hz
• Norme : IEC60947-2 / GB14048.2

🔌 Utilisation recommandée :

• Protection de batteries solaires (LiFePO4, AGM, etc.)
• Borne de recharge DC pour véhicule électrique
• Commutation dans systèmes photovoltaïques professionnels ou industriels
• Protection de lignes à courant continu dans coffrets solaires

Un choix professionnel pour la sécurité des systèmes haute puissance DC jusqu'à 500V.

📞 Appeler un conseiller 📧 Envoyer un email

Disjoncteur à boîtier moulé CC (MCCB) 2P 500V 125A pour applications industrielles

Le disjoncteur à boîtier moulé DC MCCB 2P 500V 125A se positionne comme un élément incontournable dans la protection des installations électriques à courant continu, notamment dans les secteurs photovoltaïque et industriel.

Adapté aux exigences strictes de ces domaines, ce disjoncteur offre la capacité de gérer des tensions élevées allant jusqu’à 1500V DC et des courants nominaux pouvant atteindre ou dépasser 250A selon le modèle.

 Sa fonction principale consiste à protéger les circuits contre les surcharges et les court-circuits, garantissant ainsi une interruption rapide et sécurisée du courant. Ce dispositif se distingue non seulement par sa robustesse, mais également par sa compacité et sa facilité d’installation, répondant aux besoins croissants de sécurité et de fiabilité dans le stockage d’énergie, les systèmes solaires ainsi que les environnements industriels exigeants.

Parmi les caractéristiques techniques qui font la force du MCCB, il convient de citer :

• Gestion de courants continus élevés jusqu’à 250A et plus, avec une tension nominale pouvant atteindre 1500V DC.

• Capacité d’interruption optimisée pour assurer une protection efficace contre les court-circuits et les surcharges.

• Boîtier moulé en matériaux ignifuges, assurant résistance aux UV et aux contraintes environnementales, avec des options IP66 pour protection renforcée.

• Contacts en alliage d’argent garantissant haute conductivité et endurance face aux arcs électriques lors de coupures.

• Compatibilité avec rails DIN 35 mm pour une intégration rapide et simplifiée dans les armoires électriques existantes.

Caractéristique	Valeur Typique	Description
Tension nominale	500V - 1500V DC	Adapté aux systèmes photovoltaïques et industriels
Courant nominal	125A - 250A+	Assure la protection des circuits en fonction de l’application
Indice de protection du boîtier	IP40 - IP66	Protection contre poussières et projections d’eau
Nombre de pôles	2P, 4P	Variété selon les exigences du circuit

Ses applications sont multiples, couvrant aussi bien les installations de panneaux solaires en toiture que les centres de stockage énergétique. Les MCCB DC contribuent aussi à la sécurité des bornes de recharge pour véhicules électriques ou des infrastructures critiques dans l’industrie et télécommunications. Leur capacité à protéger les systèmes soumis à des charges lourdes et des variations rapides de courant en fait des composantes clés pour garantir la fiabilité électrique à long terme.

Disjoncteur Boîtier Moulé DC MCCB 500V : Sécurité et Performance pour Circuits Photovoltaïques et Industriels ⚡☀

Le disjoncteur MCCB à boîtier moulé DC est spécifiquement conçu pour offrir une protection optimale dans les environnements à courant continu, où la gestion des hautes tensions et des courants élevés est cruciale. Sa conception robuste et les matériaux de qualité utilisés assurent un haut niveau de sécurité, en particulier dans les installations photovoltaïques, où les risques de surcharge et de court-circuit sont importants. Ce dispositif est également essentiel dans les environnements industriels exigeant une fiabilité exemplaire et une maintenance facilitée.

Les principaux avantages du MCCB 500V incluent :

• Protection complète contre surcharges et court-circuits, assurant une coupure rapide et limitant les risques d’incendie.

• Conception compacte pour intégrer avec simplicité divers systèmes, même dans des espaces restreints.

• Boîtiers en matériaux ignifuges et résistants aux UV garantissant durabilité face aux contraintes extérieures et intempéries.

• Installation simplifiée sur rail DIN 35 mm, facilitant la maintenance et les mises à jour des équipements.

• Capacité d’adaptation à différents paramètres de tension et de courant selon les modèles.

La gamme MCCB se distingue par une qualité de fabrication avancée et un contrôle rigoureux à chaque étape. Cette fiabilité permet de répondre aux exigences des normes internationales tout en assurant un fonctionnement optimal dans des conditions de travail difficiles. Les fabricants adoptent des procédés d’assemblage avec plus de 8000 cycles électriques et 2000 cycles mécaniques pour garantir la longévité et la constance des performances.

Caractéristiques techniques et avantages du disjoncteur à boîtier moulé DC MCCB 500V pour systèmes photovoltaïques, industriels et stockage d’énergie

La capacité de coupure du courant (Icu) et la capacité de service (Ics) sont des indicateurs majeurs pour juger de la fiabilité d’un MCCB. Un pouvoir de coupure élevé garantit que le disjoncteur peut interrompre des défauts sévères sans endommager l’équipement ou compromettre la sécurité. De plus, la limitation du pouvoir de coupure influe directement sur la durée de vie de l’installation en réduisant la sollicitation des composants.

Le tableau ci-dessous résume les données essentielles des différents modèles MCCB 500V :

Modèle	Courant nominal (A)	Capacité de coupure Icu (kA)	Capacité de service Ics (kA)	Nombre de pôles
MCCB 2P 125A	125	10	7,5	2
MCCB 4P 250A	250	25	20	4
MCCB 2P 250A	250	15	12	2

Les disjoncteurs sont également pourvus de contacts en alliage d’argent, essentiels pour assurer une conductivité optimale et une résistance élevée à l’usure créée par les arcs électriques fréquents lors des coupures. Leur boîtier moulé garantit une isolation parfaite tout en offrant une protection mécanique adaptée aux environnements industriels sévères.

• Applications adaptées :

  • Systèmes photovoltaïques résidentiels et industriels

  • Centres de stockage d’énergie électrique

  • Bornes de recharge de véhicules électriques

  • Infrastructure télécommunication

  • Environnements industriels lourds

• Avantages clés :

  • Réduction des risques liés aux court-circuits

  • Maintenance facilitée grâce à une conception modulaire

  • Haute résistance aux variations de courant et température

  • Installation rapide et sécurisée sur rail DIN

Principe de fonctionnement du MCCB DC : protection thermique et magnétique, normes internationales (IEC60947-2, GB 14048.2) et avancées de conception

Le mécanisme de protection du MCCB combine deux systèmes complémentaires : la protection thermique et la protection magnétique. La protection thermique, basée sur une lame bimétallique, détecte la surcharge par dilatation due à l’échauffement, provoquant l’ouverture du disjoncteur une fois la température seuil dépassée. Le système magnétique intervient instantanément en cas de court-circuit, grâce à une bobine créant un champ magnétique suffisamment fort pour déclencher l’ouverture instantanée.

Type de protection	Fonction	Caractéristique clé
Thermique	Détection des surcharges	Action bimétallique par dilatation thermique
Magnétique	Détection des courts-circuits	Déclenchement instantané par bobine magnétique

Le respect des normes IEC60947-2, GB 14048.2, ainsi que IEC60947-5.1 et GB 14048.5, garantit une conformité sans faille, valorisant la sécurité et la fiabilité. Ces certifications englobent des critères stricts sur la capacité de coupure, la stabilité des réglages après cycles électriques, et la résistance mécanique.

Les avancées récentes dans la conception ont permis d’intégrer :

• Des boîtiers en polycarbonate renforcé, offrant une meilleure résistance aux UV et aux agressions chimiques.

• Un système de fermeture et segmentation rapide, réduisant les temps de maintenance et assurant une intervention sécurisée.

• Une précision accrue dans le réglage de la protection thermique et magnétique, minimisant les faux déclenchements tout en maximisant la réactivité lors d’un réel défaut.

Ces éléments participent à une protection renforcée contre les arcs électriques, un danger majeur générateur d’incendie dans les installations industrielles et photovoltaïques. De plus, la fonction d’isolement intégrée assure la sécurité des opérateurs et la préservation des équipements, évitant toute nuisance électrique en cas de travaux de maintenance.

FAQ

• Quel est l’avantage principal du MCCB en courant continu par rapport aux disjoncteurs classiques AC ?
  Le MCCB DC est spécifiquement conçu pour gérer les hautes tensions continues et les courants importants, offrant une protection efficace contre les surcharges et les courts-circuits, ce qui est essentiel dans les systèmes photovoltaïques et industriels en DC.

• Comment assurer le maintien des réglages après plusieurs cycles de fonctionnement ?
  Les MCCB sont testés sur plus de 8000 cycles électriques et 2000 cycles mécaniques afin de garantir la stabilité et la précision des réglages, assurant ainsi une protection fiable sur la durée.

• Peut-on utiliser un MCCB 2P 500V 125A sur des bornes de recharge pour véhicules électriques ?
  Oui, ce type de disjoncteur est adapté aux infrastructures de recharge EV, protégeant efficacement contre les défauts électriques et assurant la sécurité des utilisateurs ainsi que la durabilité des équipements.

• Quelles normes garantissent la qualité et la fiabilité des MCCB DC ?
  Les MCCB respectent les normes internationales IEC60947-2, GB 14048.2, IEC60947-5.1, et GB 14048.5, qui certifient leur capacité de coupure, résistance mécanique et qualité des composants.

• Existe-t-il des services d’accompagnement pour le choix et l’installation des disjoncteurs ?
  Oui, les fabricants proposent souvent des échantillons gratuits, des devis en ligne rapides, ainsi que des conseils techniques personnalisés pour adapter le choix du MCCB aux besoins spécifiques des clients.
